1、 產品簡介

激光柜位計是專門為滿足煤氣柜防爆場合測量的新一代高精度柜位儀表，具有光源安全，信號穩定

可靠、測量迅速、精度高等優點。不僅能滿足鋼鐵廠各種煤氣柜的活塞高度測量、位置測量、傾斜

角計算，而且大量應用于醫藥、食品、糧倉、礦山、石油化工等工業場合

2、 主要特點

1、 在惡劣的戶外環境下，仍能保持很高的測量精度和可靠性

2、 適用于爆炸氣體環境中1區或2區IIB類T6組及以下的爆炸危險場所

3、 工作電壓范圍大（15-30V）。可使用車載電源、工業電網電壓或直流電源供電

4、 功能穩定，耗電量極小

5、 使用可見光束，帶瞄準極易對準被測物

6、 靈活的可擴展的連接電纜，便于供電、雙向數據傳輸、開關量或模擬量輸出

7、 通過微機或筆記本電腦，可輸入各種功能指令，用于啟動測量或輸出測量結果

8、 可用不同的參數對開關量輸出和模擬量輸出分別編程

9、 隨意設定報警距離范圍，并能用開關量輸出表示距離的正負超差

10、 可用外部觸發器實現遠程觸發測量

11、 1mm級高精度不僅可準確測量柜位，多臺運行可計算氣柜活塞微小傾斜度，預防氣柜發生

危險

3、 參數

光學參數

激光等級 II級 波長 635~650nm

光束發散 0.16×0.6 mrad

激光點直徑 5mm----5m 10mm---10m 30mm---30m

電氣參數

工作距離 0.001~65m(室內)    0.001~50m（室外）

分辨率 1mm 精度 ±1mm

頻率 ≤10HZ可調

最小響應時間 100ms

工作電壓、電流    24VDC四線制

測量時電流為200mA

輔助加熱時的最大電流為0.7A。

 保護電路  電路反接保護

內置防雷 1.5 KV

內置溫度監測模塊 溫度監測區間   -40℃~125℃

數字量輸出  高低位報警可編程開關量輸出（無源） 觸點容量3A RS485串口通信

 模擬量輸出 4~20mA電流

激光器發射功率 ＜1mW

過程連接及電氣接口連接尺寸 過程連接G1’1/2或訂制法蘭連接

 電氣接口M20*1.5*2

防爆等級 ExdII BT4  ExdII CT

機械結構參數

外形尺寸 127mm*97mm*199mm 及訂制法蘭式 外殼材質 鑄鋁、不銹鋼

工作環境溫度 -30~+70℃

存儲環境溫度 -30 ~+80℃

4、 工作原理

激光柜位計采用相位比較原理進行測量。激光傳感器發射不同頻率的可見激光束，接收從被測物

返回的散射激光，將接收到的激光信號與參考信號進行比較，最后，用微處理器計算出相應偏移

所對應的物體間距離，由于采用相位比較原理，激光管的發散度僅為0.6mrad，因此達到1mm

級測量精度

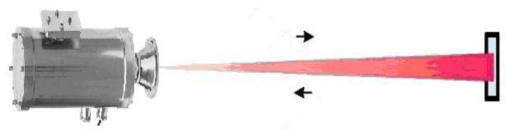

工作原理圖：

5、 系統集成

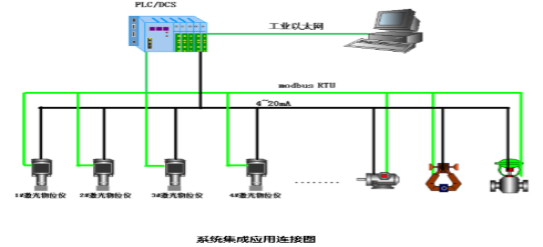

（1）系統集成圖

（2）活塞傾斜度計算原理圖                    （3）安裝示意圖
